GEWINDEVERMESSUNG
Vollautomatische Gewindeprüfung an Fahrzeugteilen

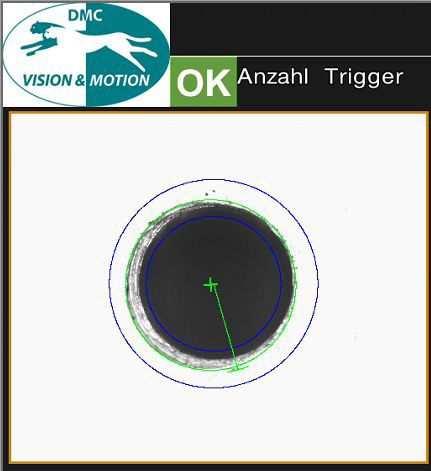

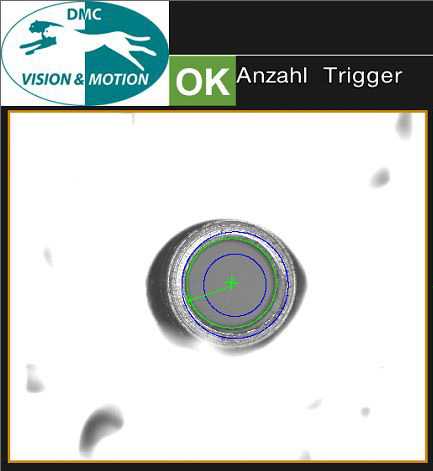

Das Vision-System misst vollautomatisch und vollkommen berührungslos den Gewindedurchmesser und ermittelt die XY-Position des Gewindemittelpunkts mit hochauflösender Kamera und LED-Ringbeleuchtung.

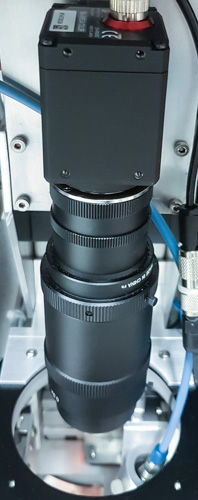

Einbau aller Vision-Komponenten mit hochauflösender Kamera in neue Anlage
- Vorteile
- Die zeitaufwändige und störungsanfällige Handmontage bzw. manuelle Prüfung mit Handdorn entfällt.
- Kleinste Abweichungen von den Sollmaßen werden erkannt
- Automatisches Laden des Erkennungsprogramms beim Umrüsten
- Automatisches Ausheben von NiO-Bauteilen
- Vielfältige Menu- und Statistikfunktionen
Technische Daten
| Durchsatz: | 6 sec / Teil |
| Messzeit: | 0,3 sec / Teil |
| Messgenauigkeit: | ± 50µ |
| Steuerung: | Triggersignal und Programmwechsel für den Visioncontroller über Anlagen-SPS, Bewertungsübertragung über E/As, Messdatenübertragung per Ethernet, Speichern der NG-Daten und Bilddateien auf USB-Speicher |
