LAGERPRÜFUNG

Vollautomatische Prüfung von Tellerfedern in Ausrücklagern für Fahrzeugkupplungen

Die Tellerfederprüfung erfolgt innerhalb der Fertigungslinie ohne jeglichen Personaleinsatz in einer Messzelle. Dazu sind Messkamera, pneumatisch verschiebbare Beleuchtungs-Einrichtung und Transportvorrichtung für den Lagersatz in die Zelle integriert.

Einbau in vorhandene Fertigungslinie

Technische Daten
Durchmesser Tellerfeder: 30 bis 60 mm
Anzahl Messpunkte: bis zu 30 / Tellerfeder
Messgenauigkeit: ± 100 µm
Messdauer: 100 bis 300 msec, abhängig von Lagerkomplexität
Durchsatz: 7 sec / Lager im Dreischichtbetrieb
Steuerung: Triggerung und Programmwechsel des Vision-Controllers über Anlagen-SPS, Messdatensicherung auf Flashspeicher

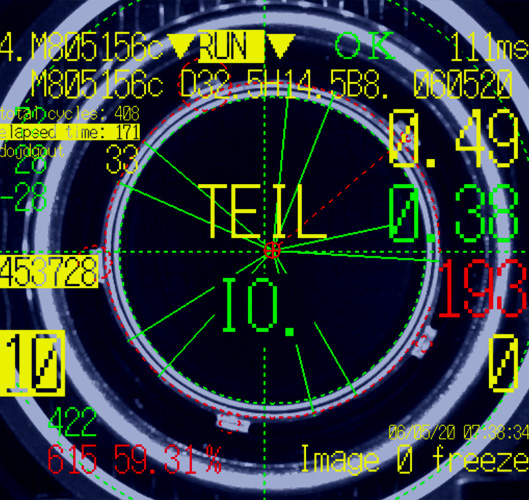

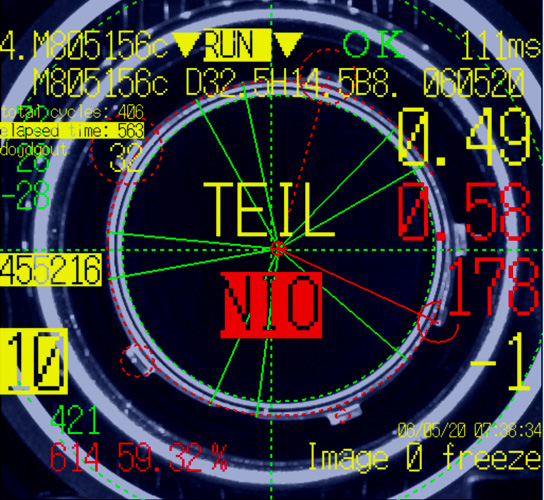

Bilder
