LEITERPLATTENPRÜFUNG
Vollautomatische Pin-Längenprüfung an bestückten Leiterplatten

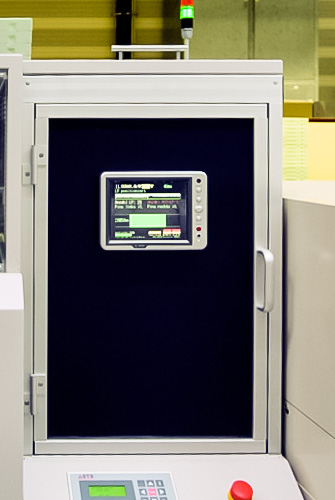

Das Vision-System misst vollautomatisch und vollkommen berührungslos die Pin-Längen von Durchsteckbauteilen an bewegten oder unbewegten Leiterplatten.
- Vorteile
- Die zeitaufwändige und störungsanfällige manuelle Prüfung der PIN-Längen entfällt.
- Einfach in die Fertigungslinie integrierbar
- Autarkes System, keine Schnittstellen zu anderen Linienvorrichtungen notwendig
- Beibehaltung des Fertigungstakts durch Prüfung bei bewegter Leiterplatte
- Automatische Markierung von iO- oder niO-Leiterplatten
Technische Daten
| Leiterplattengröße; Breite: | einstellbar, nur abhängig von Transporteinrichtung |
| Messbereich Pinlängen: | 1,0 bis 3,0 mm |
| Messgenauigkeit: | ± 100 µm |
| Fördergeschwindigkeit: | bis 500 mm / sec |

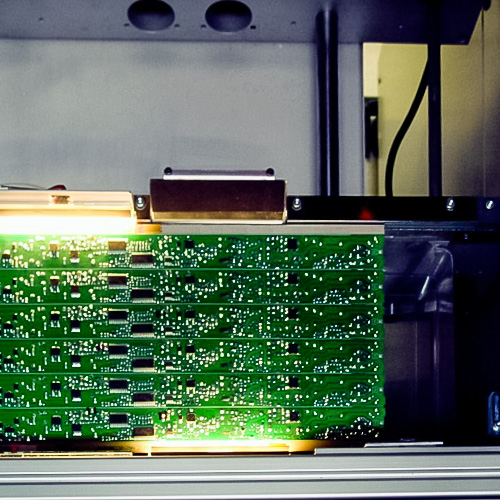

| Aufbau: | Ausgelegt für handelsübliche Leiterplatten-Transporteinrichtungen, Beleuchtung und Optik in Führungsleisten integriert |

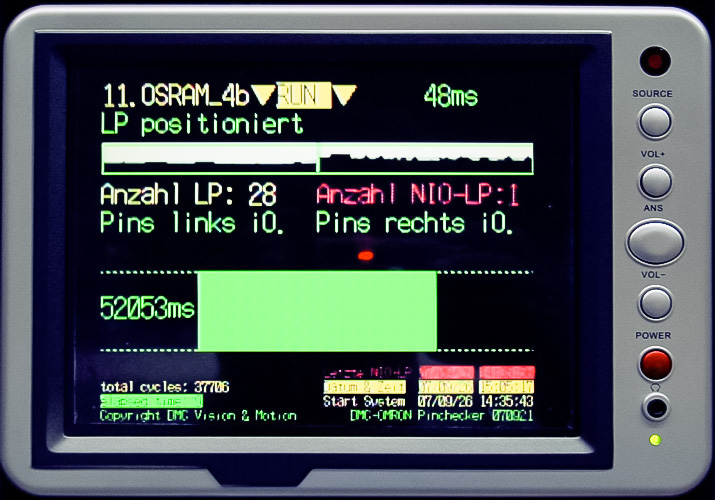

| Steuerung: | Vision-Controller mit zwei hochauflösenden Highspeed- Kameras, allen IO-Signalen, vielfältigen Statistikfunktionen, Tintenstrahlmarkierung für iO- und niO-Leiterplatten, Speicherung von niO-Ergebnissen und -Daten auf Flashspeicher |
