PINPRÜFUNG
Vollautomatische Pin-Taumelprüfung bei der Fertigung von Elektronikbauteilen

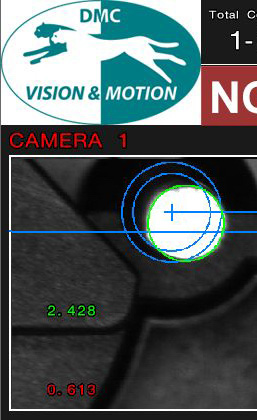

Das Vision-System misst vollautomatisch und vollkommen berührungslos den Pin-Taumel und überprüft mit bis zu vier hochauflösenden Kameras mit Hochleistungsoptik, Spezial- und UV-Beleuchtung.
Einbau aller Vision-Komponenten mit bis zu vier hochauflösenden Kameras und zwei Controllern in neue Anlage
- Vorteile
- Die zeitaufwändige und störungsanfällige manuelle Prüfung der PIN-Taumel entfällt.
- Kleinste Abweichungen von den Sollmaßen werden erkannt.
- Automatisches Laden des Erkennungsprogramms beim Umrüsten
- Automatisches Ausschleusen von NiO-Bauteilen
- Vielfältige Menu- und Statistikfunktionen
Technische Daten
Durchsatz: | 12 sec / Teil |
Messzeit: | 3 sec / Teil |
Messgenauigkeit: | ± 10µ |
Steuerung: | Triggersignal und Programmwechsel für den Visioncontroller über Anlagen-SPS, automatische Umschaltung zwischen den Messkameras sowie Auflicht- und Durchlichtmessung und Messdatenübertragung per Ethernet, Speichern der NG-Daten und Bilddateien auf FTP-Server oder USB-Speicher |
